螺紋式超聲波檢測管

留言框

• 產品*：

  我廠專門生產銷售橋梁鉆孔灌注樁用超聲波檢測管

  ，符合GECS21：2000的技術規程和JT/T705－2007標準

  ，是市場上一種應用于超聲波檢測的可靠系統。產品采用高強鋼管專業成型

  ，接頭自行研制開發

  ，安裝方便、快捷

  ，省工省時

  ，已用于多條高速公路橋梁建設。

  一

  、設計原理
      超聲檢測管（簡稱聲測管）是專門用于超聲波檢測的可靠系統

  。它是采用鋼管專業成型后，利用扣件連接及混凝土防滲連接

  。聲測管的內徑一般為40-60mm（特殊規格可定制）

  ，其成品通常包括標準長度為3M，6M

  ，9M的鋼管以及密封圈和扣件

  。

  二、產品規格




  型 號	外徑	壁厚	長度
  SCG 50x1.2-LW	50	1.2	3000	6000	9000
  SCG 50x1.5-LW	50	1.5	3000	6000	9000
  SCG 50x1.8-LW	50	1.8	3000	6000	9000




  三

  、產品優點
      1. 快捷方便

  ，利用螺絲螺母快速連接，勿需任何設備

  、不需技工

  、施工簡便（比傳統的方法快5-10倍），容易固定于鋼筋籠架

  、不受惡劣天氣的影響

  。
      2. 連接牢固，其中Φ50×1.2mm聲測管抗拉強度達480Mpa

  。
      3. 節省成本

  、可根據客戶要求訂做不同規格的短管，減少損耗

  。
      4. 專業設計

  、出廠前100%質量監控。

  四

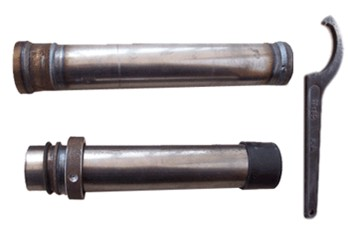

  、產品樣圖
   =>


  五

  、技術安裝
      聲測管的埋置：樁徑為0.6-1.0M時，宜埋兩根管

  ；樁徑為1.0-2.5M時

  ，宜埋三根管，按等邊三角形布置；2.5M以上時

  ，宜埋四根管

  ，按正方形布置（如圖所示）。聲測管的埋設高度應與灌注樁的底部齊平

  ，管的上端應高于樁頂表面300-500mm

  ，同一根樁的聲測管外露高度應相同。埋設時

  ，聲測管的下端應封閉

  ，上端應加塞子；聲測管應牢固連接在鋼筋籠內側

  ，每2M設立一個固定點

  ；若無鋼筋籠的部位，則應用鋼筋支架固定

  。






  	六 、現場圖
